motulator中的定子磁链指令生成算法分析

1. 问题背景

在两电平逆变器驱动的 PMSM 系统中，参考电压 \(u_{s,ref}\) 由 FluxTorqueController 生成，
并在 PWM 环节受到直流母线电压的限制。当转速升高、反电动势增大时，\(u_{s,ref}\)
会接近甚至超过 \(u_{s,max} = k_u \cdot u_{\text{dc}} / \sqrt{3}\)，此时参考电压被 PWM 饱和截断，
转矩指令无法完整实现，导致转速跟踪失败。

ReferenceGenerator 是定子磁链指令和受限转矩指令的生成器，
其核心方法 compute_flux_and_torque_refs() 负责在以下约束条件下
选择最优工作点：

• MTPA 轨线：最大转矩电流比
• 电压极限：弱磁区 \(\psi_{s,\max} = k_u \cdot u_{\text{dc}} / \sqrt{3} / |\omega_m|\)
• 电流极限：\(i_s \le i_{s,\max}\)
• MTPV 极限：最大转矩电压比（深度弱磁）

2. MTPA（最大转矩电流比）

2.1 数学条件

MTPA 条件定义为：在恒定电流幅值下，转矩对电流角的导数为零。

\[\tau = 1.5 \cdot n_p \cdot \operatorname{Im}(\psi_s \cdot i_s^*)\]

MTPA 条件: \(d\tau/d\gamma = 0\)，其中 \(\gamma\) 为电流角

通过辅助磁链 \(\psi_a\) 可写为:

\[\operatorname{Re}(\psi_a \cdot i_s^*) = 0\]

2.2 辅助磁链 \(\psi_a\) 的三种等价形式

2.3 实现过程

ControlLoci.compute_mtpa_locus(i_s_max) 的实现步骤：

1. 在 [0, \(i_{s,\max}\)] 内线性取 16 个电流幅值点
2. 对每个幅值，用 Brentq 求根 \(\operatorname{Re}(\psi_a \cdot i_s^*) = 0\)，得到 MTPA 电流角 \(\gamma\)
3. 计算 \(i_{s,dq} = |i_s| \cdot \exp(1j \cdot \gamma)\)，并通过 psi_s_dq() 得到对应磁链
4. 计算转矩 \(\tau = 1.5 \cdot n_p \cdot \operatorname{Im}(i_{s,dq} \cdot \psi_{s,dq}^*)\)
5. 封装为 MTPALocus（含 \(i_{s,dq}\) vs \(\tau_M\) 插值器）

2.4 Brentq 求根

Brentq 是二分法 + 割线法 + 反二次插值的混合算法，搜索区间为 \([\pi/2, \pi]\)
（IPMSM 的 MTPA 电流角必然在此范围内）：

def mtpa_cond(gamma):
    i_s_dq = i_s_abs · exp(1j · gamma)
    ψ_a_dq = par.aux_flux(i_s_dq)
    return Re(ψ_a_dq · i_s_dq*)  # MTPA: 求此函数的根

gamma_opt = root_scalar(mtpa_cond, bracket=[π/2, π], method="brentq").root

3. 参考指令生成流程

compute_flux_and_torque_refs(tau_M_ref, w_m, u_dc) 的顺序约束：

1. MTPA 磁链：\(\psi_{s,\text{abs,mtpa}} = |F_{\text{MTPA}}(\tau_{M,\text{ref}})|\)
2. 磁链限幅：\(\operatorname{clip}(\psi_{s,\text{abs,mtpa}}, \psi_{s,\min}, \psi_{s,\max})\)
3. 弱磁（电压限幅）：\(\psi_{s,\text{abs,ref}} = \min(\psi_{s,\text{abs,ref}}, \psi_{s,\max,\text{voltage}})\)
4. 电流极限约束：\(\tau_{M,\text{ref}} = \min(\tau_{M,\text{cl}}, |\tau_{M,\text{ref}}|) \cdot \operatorname{sgn}\)
5. MTPV 约束：\(\tau_{M,\text{ref}} = \min(k_{\text{mtpv}} \cdot \tau_{M,\text{mtpv}}, |\tau_{M,\text{ref}}|) \cdot \operatorname{sgn}\)

返回 (\(\psi_{s,\text{abs,ref}}\), \(\tau_{M,\text{ref}}\)) 给 FluxTorqueController 生成电压参考。

4. 电压极限圆可视化

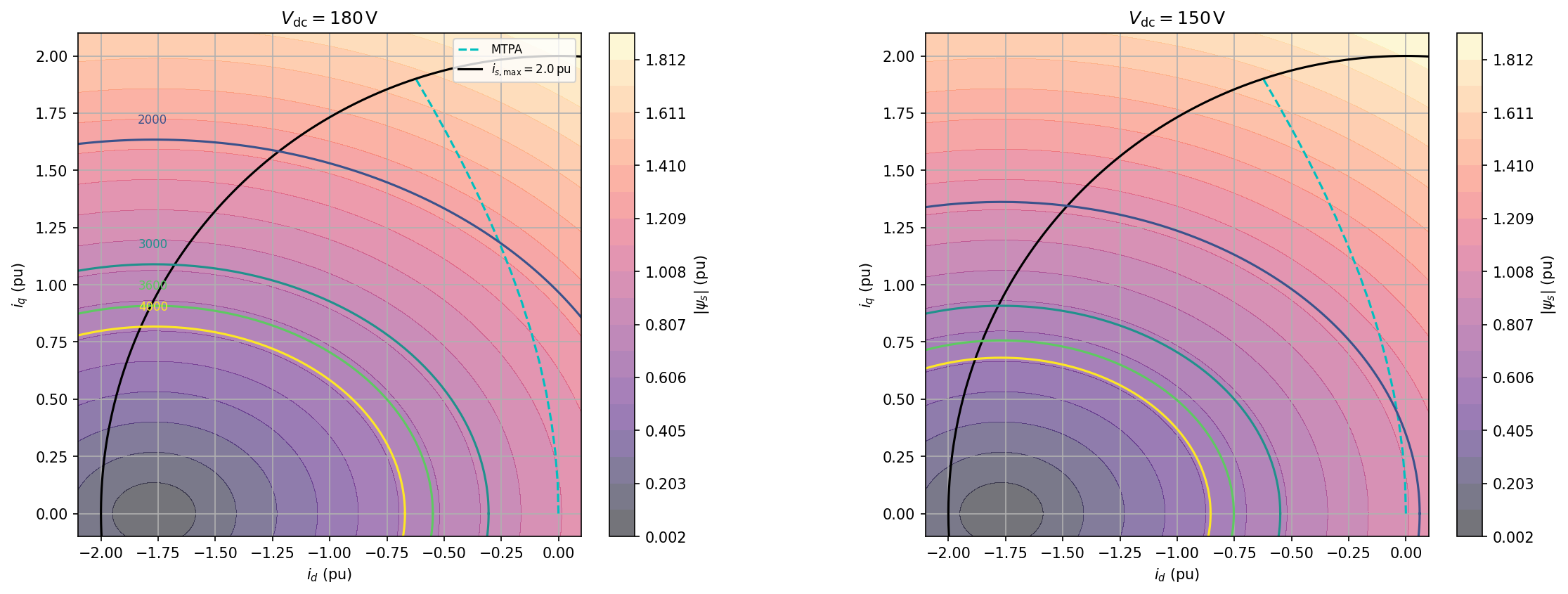

下图展示了在 (\(i_d\), \(i_q\)) 平面上，不同直流母线电压和转速下的电压极限椭圆与电流极限圆。
有助于直观理解电压饱和瓶颈：

• 电流极限圆（黑色）：\(i_{s,\max} = 58\ \text{A}\) (= 2.0 pu)
• 电压极限椭圆（彩色）：\(V_{\text{dc}} = 180\ \text{V}\)（额定）vs \(V_{\text{dc}} = 150\ \text{V}\)（稳态低压预测）
• 转速标注：1000 / 2000 / 3000 / 3600 / 4000 rpm
• 坐标均为标幺值，\(|\psi_s|\) 等高线为背景

在额定转速 3600 rpm 下，\(V_{\text{dc}}=180\ \text{V}\) 的电压椭圆半径约 0.69 pu，
\(V_{\text{dc}}=150\ \text{V}\) 的椭圆半径仅 0.57 pu，需更深的弱磁电流。
电流极限圆 2.0 pu 远大于椭圆，证实 电压饱和是主瓶颈，电流限幅远未触及。

5. 总结

• MTPA 使用 辅助磁链 \(\psi_a\) 将转矩最大化条件简化为一个点积方程
• 16 点离散 + Brentq 求根即可覆盖全场，计算量极小
• ReferenceGenerator 在弱磁区的 \(\psi_s\)、\(i_{s,\max}\) 公式忽略电阻压降，
  导致实际电压饱和点比算法估计值更低——这是电压型饱和的根因
• 磁链曲面图直观展示了 (\(i_d\),\(i_q\)) 平面上的 MTPA 轨迹与电机非线性
