声明：只是本人对于该驱动目前的理解，记录了自己在设计时遇到的问题和目前的应对方案。
可能理解不完全正确。
EG2132是一款自建固定死区的半桥驱动芯片，支持直流母线电压300V。输入通道HIN和LIN有下拉电阻，这意味着当输入信号悬空时（高阻态）时，半桥MOSFET上下两管都关断，可以作为并网下的预备状态。
输入PWM为两路互补信号，适应3.3V和5V。因为有自建死区，所以在MCU端的编程可以忽略死区配置。
在设计和MCU控制板接口时，可以有多种方案，这里主要介绍单PWM方案。
单PWM方案
接口定义为[5V,GND,PWM1,PWM2,PWM3,GND]，其中PWM1-3默认为3.3V信号。

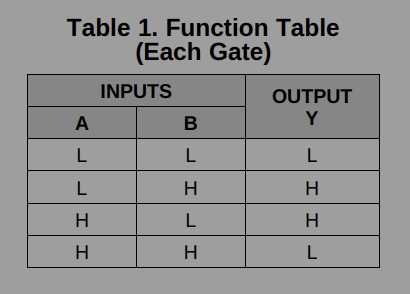

其中5V给驱动板的缓冲电路供电，缓冲电路可以选用74LV86系列exclusive-or芯片，例如SN74LV86APWR 其真值表为
所以
当INPUTA=PWM,INPUTB=GND,OUTPUT信号为74LV86滞后过的同相PWM信号，
当INPUTA=PWM,INPUTB=3.3V,OUTPUT信号为74LV86滞后过的反相PWM信号。
这里需要注意的是，74LV86的高电平阈值为0.7*VCC, 所以当5V供电时，3.3V信号的高低电平无法正确解释。所以驱动板需要设计5V转3.3V电路。此外74LV86芯片无高阻状态，在考虑并网操作时无法直接与EG2132连接，中间还需要经过三态门芯片74HC系列，
例如SN74HC244PWR，8路三态门缓冲器，支持3.3V电平。
