限幅电路主要分为两部分，
1. 比较器电路
2. 限幅电平的产生
比较器电路

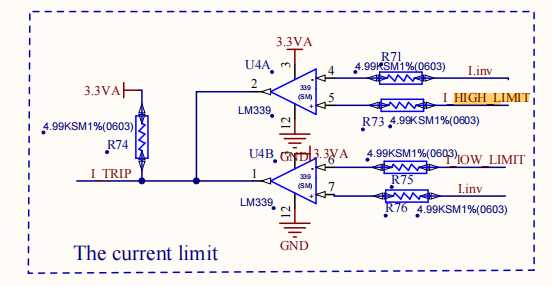

上图展示了两路比较器电路，当电流测量值I_inv大于I_HIGH_LIMIT或小于I_LOW_LIMIT时，Trip信号I_TRIP从正常的低电平变成高电平。

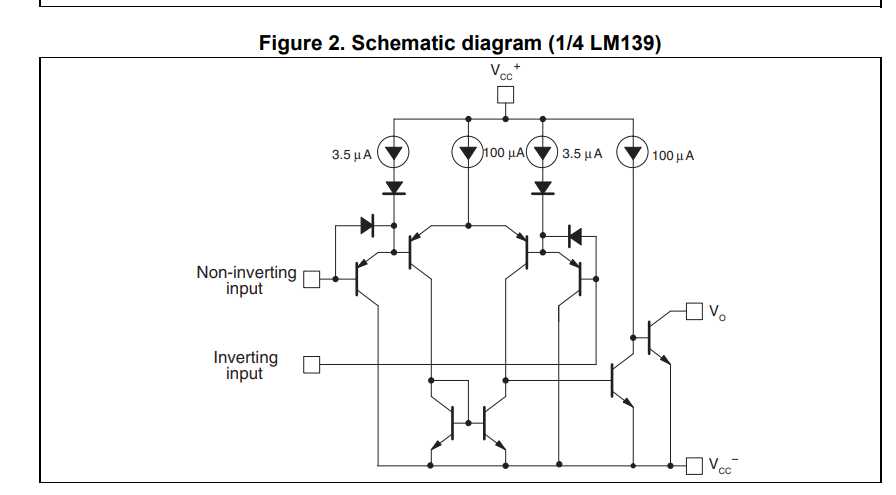

R74作为上拉电阻，在其他设计里可以和示例保持一致。上拉电阻是必须的，这是因为如下图所示，通常情况下比较器的输出Vo是开漏输出，没有接入正电源，所以需要外部的正电源加上拉电阻配合产生高电平。
问题：LM339作为比较器，能否由其他的单电源运放代替？
答案是最好不要用运放代替比较器
从速度、饱和、稳定性等方面考虑，运放并不适合作用比较器使用，详见
https://www.analog.com/media/en/technical-documentation/application-notes/an-849.pdf
电平生成电路

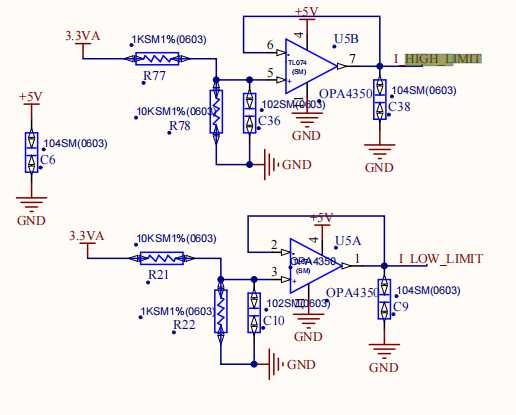

I_HIGH_LIMIT或小于I_LOW_LIMIT电平产生电路
可以看到I_HIGH_LIMIT和I_LOW_LIMIT的生成电路采用对3.3V电压分压后加入电压跟随器的方案，跟随器的输出可以被视为理想的电压源。
这里可以用滑动变阻器代替分压电路，实现后续可调的保护值设定。
反馈信号电路

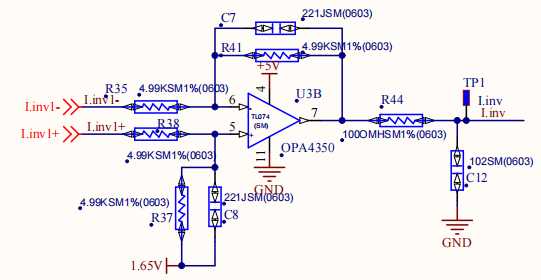

反馈信号I_inv通过放大器产生。由于I_inv信号没有接入任何低负载回路，所以无需连接电压跟随器，便可直接接入比较器电路。
